顶部也有扬声器孔,立体声双扬声器设计。
redmi|拆解报告:Redmi红米Note 10 Pro手机
文章插图

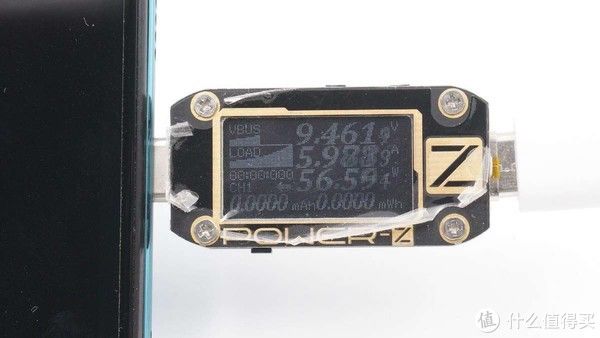

使用标配的充电器给手机进行充电,通过ChargerLAB POWER-Z KM001C测得充电功率为9.46V 6A 56.59W,开启小米特有超级快充。
二、红米Note 10 Pro手机拆解
redmi|拆解报告:Redmi红米Note 10 Pro手机
文章插图

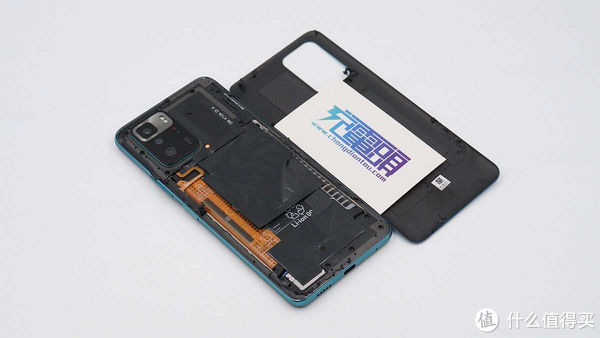

将手机后盖打开。
redmi|拆解报告:Redmi红米Note 10 Pro手机
文章插图

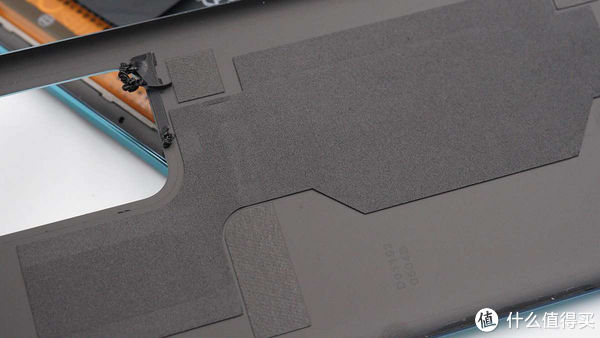

手机后盖贴有缓冲保护泡棉。
redmi|拆解报告:Redmi红米Note 10 Pro手机
文章插图

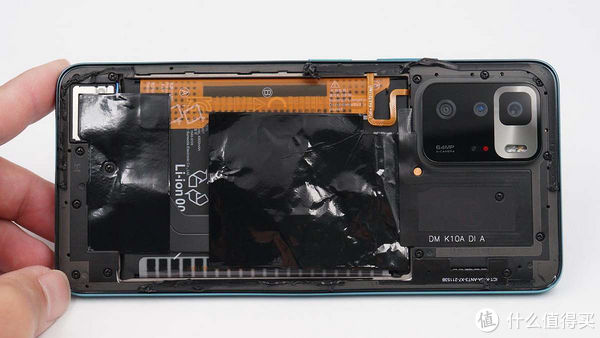

电池上贴有石墨散热贴纸,周边有螺丝固定。
redmi|拆解报告:Redmi红米Note 10 Pro手机
文章插图

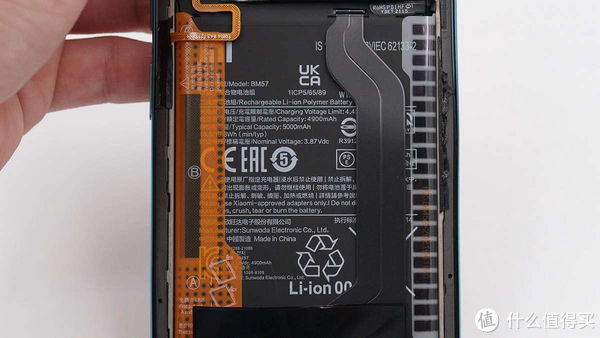

电池上是电池和副板连接的排线。
redmi|拆解报告:Redmi红米Note 10 Pro手机
文章插图

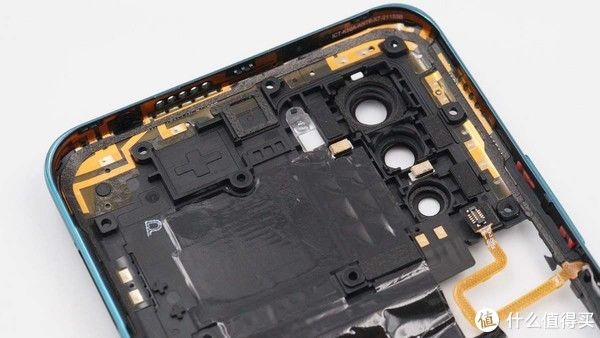

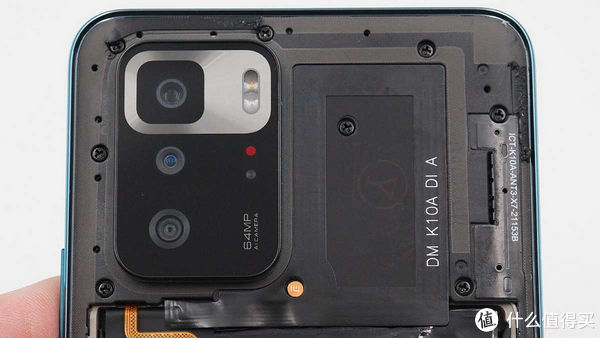

主板区域覆盖塑料壳,塑料壳和边框一体式设计,后摄模组周边有多颗螺丝固定。
redmi|拆解报告:Redmi红米Note 10 Pro手机
文章插图

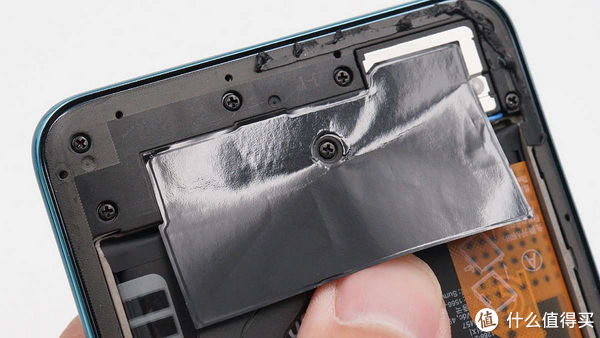

副板区域也覆盖塑料壳和石墨散热贴纸。
redmi|拆解报告:Redmi红米Note 10 Pro手机
文章插图

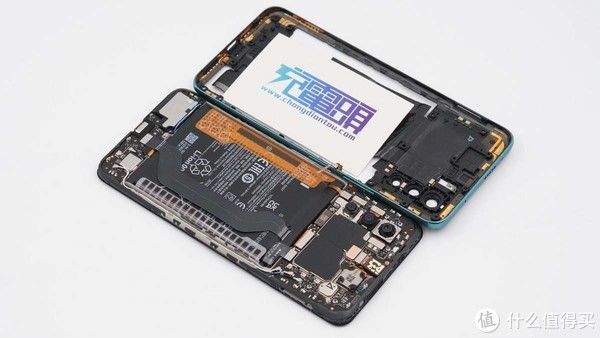

拆掉螺丝即可将保护边框取下。
redmi|拆解报告:Redmi红米Note 10 Pro手机
文章插图

覆盖主板的塑料壳上也贴有石墨散热贴纸,对应摄像头的凹槽内贴有保护泡棉密封。
redmi|拆解报告:Redmi红米Note 10 Pro手机
文章插图

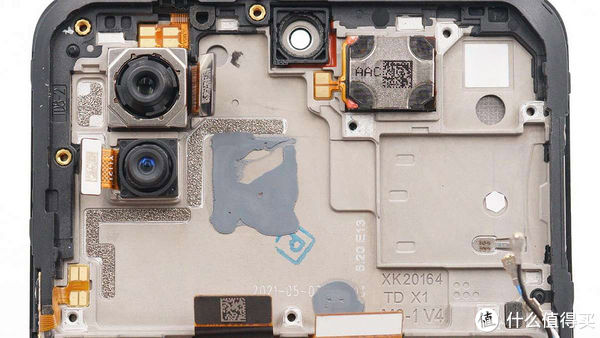

取下主板,下方设有分割区域,SOC所在的位置涂有导热硅脂散热,左上角还固定有主摄和广角镜头。
redmi|拆解报告:Redmi红米Note 10 Pro手机
文章插图

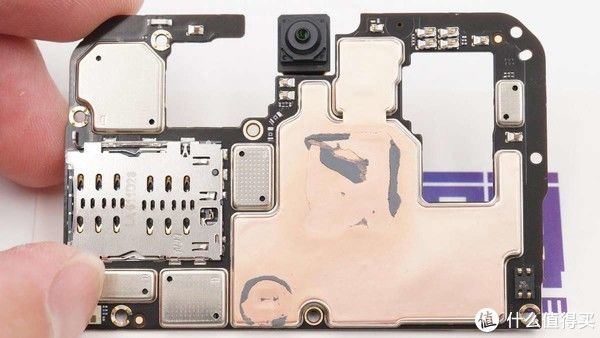

主板一面右侧是很大的屏蔽罩,贴有散热铜箔,中心以及左下角区域都涂有导热硅脂进一步帮助导热。
redmi|拆解报告:Redmi红米Note 10 Pro手机
文章插图

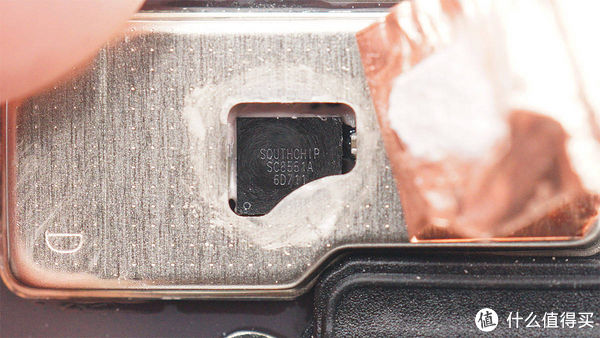

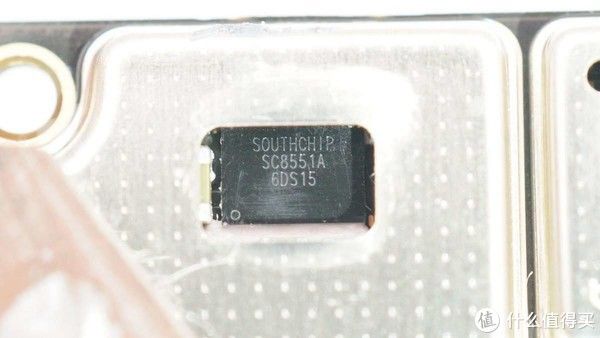

撕开铜箔,屏蔽罩开窗区域设有一颗电荷泵快充芯片,采用的南芯SC8551A。
【 redmi|拆解报告:Redmi红米Note 10 Pro手机】redmi|拆解报告:Redmi红米Note 10 Pro手机
文章插图

另一颗南芯SC8551A电荷泵快充芯片设在副板上以分散散热,两颗芯片协同工作提高效率。
南芯SC8551A内置双路电荷泵降压,转换效率可达97%,最大输出电流8A,芯片内部集成开关MOS管,集成完善的保护功能,如输入过压,输出过压,输出过流,电池端过压和过流保护等保护功能。
南芯SC8551A内置12位ADC用于总线电压电流检测,输出电压,电池电压,芯片温度和其他可测量的参数,用于电池充电中的保护。南芯SC8551A采用CSP56pin,2.995*3.255mm封装。
据了解,南芯半导体的电荷泵快充芯片目前已经用在了多款品牌手机内,比如小米11青春版,Moto G9 plus,联想拯救者电竞手机2pro,荣耀X20SE、OPPO A74等,敬请期待更多拆解报告。
redmi|拆解报告:Redmi红米Note 10 Pro手机
文章插图

上海南芯半导体科技有限公司于15年底成立,专注于锂电池相关的充电管理、charge pump/DCDC/ACDC功率转换、有线/无线快速充电协议、锂电保护等电源管理领域。南芯拥有一批业界优秀人才,拥有10年以上的行业工作经验,深耕电源领域,搭档多年,配合默契。致力于为业内提供高性能、高品质与高经济效益的完整IC系统解决方案。南芯始终秉承着不断创新的产品文化,致力于为业内提供高性能、高品质与高经济效益的完整IC系统解决方案。
从国内首款高压电荷泵IC——SC8551开始,南芯陆续推出SC854x以及各种不同拓扑架构的电荷泵产品。近期,南芯宣布推出单芯片120W超高压电荷泵充电产品——SC8571,满足了电荷泵领域对于超大功率芯片的需求,同时这款芯片将会再一次实现国产同类产品率先量产。南芯无疑已成为国产电荷泵快充方案顶级玩家!
